Le système antichar Milan

[Paul]

Coucou ! Vous me connaissez, pacifiste comme d'habitude, me revoilà avec un nouveau projet :

le système antichar Milan.

J'ai utilisé l'engin pendant plus d'un an sein d'un peloton antichar, c'était vraiment génial et .... assez stupéfiant !
Au niveau moyens, le peloton antichar déployait 3 postes de tir sur jeep, on avait aussi un groupe porté sur VAB, plus 2 jeeps pour le chef de peloton et le SOA.

Au plan tactique, le mode opératoire de prédilection, c'est l'embuscade. On pratiquait également le coup d'arrêt permettant de casser une pénétration. Mais aussi le raid ou le coup de main à l'intérieur du dispositif adverse.

Techniquement, le système expédie un missile de 103 mm de calibre à 2 km (temps de vol 12 secondes) avec une probabilité de but de plus de 95 % sur objectif mobile. La charge creuse perce entre 650 et 700 mm de blindage en acier homogène.

Le poste de tir permet le tir à terre en position couchée, l'ensemble ne dépassant pas une hauteur de 45 cm.
Le poste de tir peut également être utilisé à bord de véhicules équipés d'un support à griffe : Jeep Hotchkiss, P4, VAB, VBL, Hummvee, etc ...

Pour ceux qui veulent en savoir davantage, j'ai tapé une présentation succincte à télécharger au bas de ce post.

Je prévois deux maquettes dans ce projet :

- le missile Milan 1
- le poste de tir Milan ATD

Voici pour commencer un tracé du missile dans Sketchup :

Voici une coupe du missile (cliquer pour agrandir):

Voici une vue du poste de tir Milan ATD :

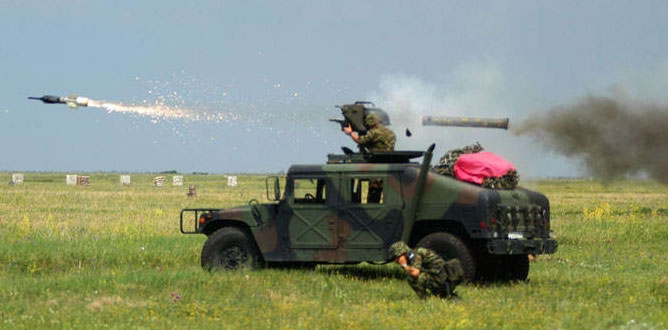

Et voici la vue d'un Milan au tir. On remarque le tube éjecté en arrière et le moteur du missile en cours d'allumage.
Le missile est du modèle Milan 2T ou Milan 3. Armée Grecque.
Ce que la photo ne dit pas, c'est le son. Un véritable coup de canon : bouchons auriculaires très conseillés !

Enfin, voila un petit topo à télécharger pour en savoir davantage:

Le système antichar Milan.pdf

(27.69 Kio) Téléchargé 179 fois

Dans un prochain post, nous entrerons dans le vif du sujet.

A+

[maquetator]

Sympa comme modèle (à faire) Bonne chance

[Edwige]

Le tube est un "consommable" ? Il doit falloir un certain temps pour recharger l'arme alors ?

[Paul]

Oui, le tube est consommable, comme l'étui d'une cartouche.
Non, le rechargement est très rapide.

La munition est en 'coup complet'.
C'est à dire qu'on n'a pas à manipuler directement le missile, mais le tube qui sert à la fois de stockage (c'est étanche et flottable) et de rampe de lancement.
Le rechargement est très simple, il faut retirer la perche du coup précédent (l'ancien tube étant éjecté), puis placer une nouvelle munition sur le poste de tir.
On dira qu'il faut 10 secondes. La munition est à la sécurité (tir impossible) tant que le bouchon arrière est en place. On ne le retire que lorsque le tir devient imminent.
Maintenant il faut savoir que, tactiquement (sauf exceptions aux Malouines), c'est une c... de tirer 2 missiles depuis la même position.

Voici une première planche.
Le missile est découpé en 'tranches' cylindriques ou tronconiques, montée sur un axe cylindrique.

Mais, comme ça ferait une mini-maquette, j'ai choisi de prendre l'échelle 1/2. Forcément ça va faire plus de feuilles...

A+

[jeanma]

j'étais formateur Eryx, son petit frêre, j'ai adoré ça

[morph]

Interessant comme modele, j'adore...une fois de plus.

Toujours la pour te servir de bêta testeur si tu en as besoins.

@+

[filbug]

voila un beau projet paul , bravo

ca me rapelle que j'ai deja vu un de ces tirs, on vois bien la puissance de l'engin


http://www.dailymotion.com/video/x19b4u ... ss_extreme


a+

[Paul]

Merci pour vos encouragements !

Ce qui est surtout bluffant avec le Milan, c'est sa facilité d'utilisation, c'est carrément magique, tu as l'impression de le guider du regard.

Dès à présent, je convertis les premiers tracés à la bonne échelle et après ce sera le montage proprement dit.

Voici la première planche :

[Paul]

J'ai constitué l'ensemble des planches nécessaires : 6 feuilles en A4.

Jusque là, pas de pb .... sauf cette p... de s.... d'imprimante qui m'annonce à la fin de l'impression des 5 premières pages que la tête d'impression est arrivée au bout de sa durée de vie... ! une Epson de presque 2 ans !

Je me suis rabattue sur l'imprimante de ma femme, une machine infâme qui n'a pas le quart de la moitié de la résolution de feu la mienne... comme disait le prophète : faute de grives ... etc. Et devinez qui a aussitôt hurlé au vol ?

Bon, au bout d'un certain temps, je me suis calmé ...

Alors, j'ai commencé à monter le tube central, c'est à dire que c'est à la fois la partie la plus étroite du corps du missile et le support des parties plus larges... vous me suivez ?

Voilà la partie arrière du tube central.
Les parties en vert clair seront cachées, les parties couleur orange et noire seront visibles. Les cercles tracés sur les parties vertes, c'est le repère de montage des entretoises qu'on va installer bientôt :

Voici les deux parties du tube central. Conseil : munissez-vous d'un tube en plastique pour rouler proprement et coller le tube. Moi, j'ai euh ... 'emprunté' un tuyau de l'aspirateur familial ... en me passant du consentement de Madame, qui n'avait toujours pas avalé le coup de l'imprimante.

Voilà les deux parties assemblées.
Il faut préciser que chaque moitié comporte 3 rondelles intérieures contrecollées sur du carton 1 mm pour rigidifier le tube.

Vient le moment d'assembler les supports des ailettes.
C'est rien de compliqué :

Le support une fois assemblé, on peut le poser à sa place sur le corps du missile :

Ce sera tout pour le moment. C'était du gâteau. Les ailettes seront installées en dernier (pour ne pas gêner et aussi parce que quand même, tout ça, c'est du papier...), elles ne devraient pas poser de souci particulier.

Bien entendu, c'est un montage beta. Je note chaque modif au fur et à mesure.

Prochaine étape, les montage des entretoises circulaires qui supporteront les parties larges du missile. Ca devrait être chaud.

[filbug]

c'est beau , c'est propre , c'est testé et monté avant de poster le fichier , c'est nikel

encore une fois bravo
et bon courage lorsque ta moitié s 'apercevra de la disparition de son tuyau d'aspirateur

a+

[Paul]

C'est bon, c'est arrangé, le coup du tuyau d'aspirateur ... un peu de tendresse et tout ça ...

Pareil pour l'imprimante : comme c'est les soldes, j'ai eu la même à moitié prix, garantie 1 an !

Dommage que chez Halinski, GPM ou Wak, onn ne sache pas ce que c'est que les soldes.... un mot qui ne doit pas exister en polonais ?

Ce qu'il y a c'est que, avec les différentes fêtes de fin d'école, plus le w-end scout des enfants, je n'ai rien assemblé depuis la dernière fois je ne peux pas être partout !

Mais, mine de rien, j'ai fait toutes les modifs sur les fichiers.

Allez, à bientôt !

[Pat_Craft]

ça s'annonce bien, mais après il faudrait faire un char à la même échelle...

[Paul]

Oui, à l'échelle 1/2 !

Sauf que la, c'est Madame qui va utiliser les armes antichar, à cause de l'encombrement !
